1、系统设计

通过采用余热水提升蒸汽装置,利用大量的中温热源产生少量能被利用的高温热能,在采用冷却水的条 件下,制取比低温热源温度更高的高温热媒,实现从低温向高温的输送,利 用温度在80℃以上的废热水可获得比废热源温度高40℃~80℃左右(二级升温),不超过175℃的热媒或蒸汽,以满足用户的工艺需求,实现了余热水的高效回收利用,有效节约能源。

2、节能经济性分析

余热来源:

还原炉底盘105℃热水 ;

装置规格:

4.3 t/h 蒸汽( O.3MPaG) × 1 台 ;

节能分析:

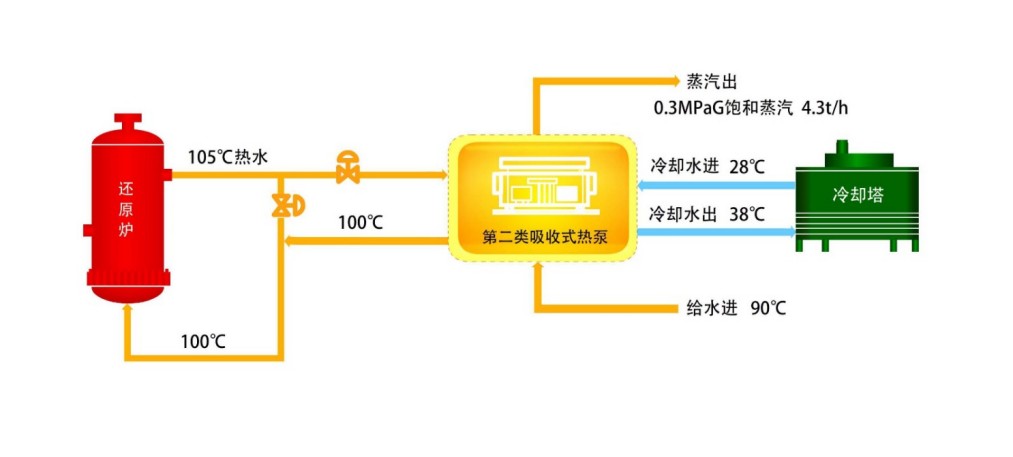

 传统工艺采用空冷器将还原炉底盘105℃热水降温到100℃后再回炉循环使用,应用余热水提升蒸汽装置后,不仅替代了空冷器,更重要的是能将1O5℃-1OO℃的这部分余热回收利用直接转换成蒸汽,每小时可产生O.3MPaG 蒸汽4.3吨,制造工艺使用,年节约标煤3000 余吨。
